Вертолет разработан американской фирмой Sikorsky Aircraft в соответствии с контрактом, заключенным ею 24 декабря 1957г. с ВМФ США. Контрактом предусматривалось создание двухдвигательного вертолета-амфибии с большим радиусом действия, предназначенного для поиска, обнаружения и уничтожения подводных лодок противника, а также для проведения поисково-спасательных операций.

Первый полет опытного образца вертолета состоялся 11 марта 1959г. (фирменное обозначение вертолета S-61, первоначальное военное обозначение - HSS-2), серийное производство было начато в 1961 году. Было построено 796 вертолетов S-61 всех модификаций; кроме того, по лицензии построено более 613 вертолетов, в том числе 328 в Англии, более 100 в Италии и 185 в Японии.

Вертолет построен по одновинтовой схеме с рулевым винтом и трехстоечным убирающимся в полете колесным шасси. Цельнометаллический фюзеляж: полумонококовой конструкции выполнен с широким использованием нового по тем временам авиационного материала - титана, некоторые несиловые элементы изготовлены из композиционных материалов. В связи с необходимостью обеспечить возможность посадки вертолета на воду, нижняя часть фюзеляжа выполнена водонепроницаемой, разделенной на герметичные отсеки. Этой части фюзеляжа придана форма лодки, она имеет скулы, редан, килеватость. По обеим сторонам фюзеляжа, установлены улучшающие устойчивость вертолета на воде сравнительно большие поплавки, в которые в полете убираются основные стойки колесного шасси. Хвостовое колесо шасси в полете нс убирается, оно выполнено самоориентирующимся. Поплавки используются также для размещения дополнительных надувных баллонетов.

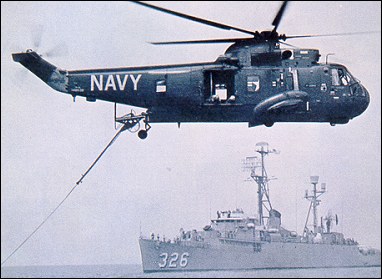

В передней и средней частях фюзеляжа расположены соответственно кабина экипажа и грузовая кабина. Доступ в рассчитанную на двух летчиков кабину экипажа обеспечивается через установленную по левому борту сдвижную дверь. Большая сдвижная дверь грузовой кабины установлена по правому борту. Грузовая кабина имеет размеры 7.6х1.98х1.32м, площадь ее пола 15.1м², объем 28.9м³. В противолодочном варианте вертолета здесь размещены рабочие места оператора гидроакустической станции и наблюдателя, а также установлена необходимая поисковая аппаратура. В задней части кабины предусмотрено место для сбрасываемых радиогидроакустических буев. Кроме опускаемой гидроакустической станции и радиогидроакустических буев, для обнаружения подводных лодок вертолет оборудован магнитным обнаружителем и поисковой РЛС. Для обеспечения возможности вертолета зависать над определенной точкой водной поверхности и прослушивать горизонт с помощью опускаемой гидроакустической станции в составе его бортовой радиоэлектронной аппаратуры имеется автоматическая система стабилизации на режиме висения и радиовысотомер. Благодаря большой грузоподъемности вертолет способен нести не только поисковую аппаратуру, но и средства поражения подводных лодок. Наиболее эффективными являются акустические самонаводящиеся противолодочные торпеды с пассивными или активно-пассивными системами наведения Мк.44 и Мк.46, дальность хода которых составляет 5.5 и 9км соответственно. Вертолет может использовать также глубинные бомбы, в том числе и с ядерным зарядом.

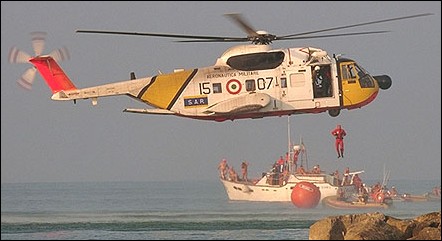

Поисково-спасательные варианты вертолета не имеют противолодочного оборудования и вооружения, но оборудованы гидравлической лебедкой, установленной снаружи верхней части фюзеляжа с правого борта. Грузоподъемность лебедки 273кг, длина троса 72м. Размеры люка под лебедкой позволяют применять специальные платформы для спасения тяжелораненых. На вертолетах установлена дополнительная современная навигационная аппаратура и аппаратура радиосвязи, обеспечивающие проведение операций в плохих метеорологических условиях. В грузовой кабине вертолета могут разместиться до 15 носилочных раненых.

Фюзеляж, вертолета плавно переходит в хвостовую балку, заканчивающуюся выполненной в виде киля хвостовой балкой. На концевой балке слева установлен пятилопастный рулевой винт, а справа, смонтировано горизонтальное оперение. Для обеспечения возможности базирования вертолета на кораблях хвостовая балка и пластиковые лопасти пятилопастного несущего винта могут складываться.

Два газотурбинных двигателя Т58 модификаций GE-5, GE-8 или GE-10 американской фирмы General Electric установлены над средней частью фюзеляжа. Двигатели имеют отдельные, защищенные от попадания брызг воды воздухозаборники, а также независимые системы подачи топлива и смазки. Топливо находится в баках (суммарная емкость 3636л) под полом грузовой кабины, в которой могут быть установлены два бака емкостью по 800л. Как альтернативный вариант возможна установка двух подвесных баков емкостью по 400л.

В целом конструкция вертолета оказалась весьма удачной: в 1961-1962 годах на нем было установлено пять мировых рекордов скорости, в том числе абсолютный - 339км/ч на базе 19км. В марте 1965 года установлен мировой рекорд дальности полета по прямой - 3389км, а в июле 1967 года два вертолета поисково-спасательной модификации НН-3 совершили при девяти дозаправках в воздухе беспересадочный перелет через Атлантику, пролетев 6710км за 30 часов 46 минут.

Выпускавшиеся многочисленные модификации вертолета можно условно разделить на три группы: противолодочные вертолеты-амфибии на базе SH-3, сухопутные транспортно-десантные и поисково-спасательные вертолеты на базе СН-3 и серия гражданских модификаций на базе S-61N и S-61L:

• SH-3A — противолодочный вертолет для флота США и Японии, исходная модификация с ГТД Т-58 мощностью по 920кВт; построено 255 вертолетов;

• СН-124 — модификация вертолета SH-3A для вооруженных сил Канады (CHSS-2); построен 41 вертолет;

• SH-3C — противолодочный и многоцелевой вертолет для флота США; является модификацией вертолета SH-3A; модифицировано более 20 вертолетов;

• SH-3D — развитие SH-3A с двигателями T58-GE-10 мощностью по 1044кВт и усовершенствованным оборудованием для флота США, Испании, Бразилии, Аргентины; первые вертолеты поставлены в июне 1966 года; выпускался по лицензии в Англии для флотов Англии и ФРГ, в Италии — для флотов Ирана и Италии;

• SH-3G — вертолет общего назначения для флота США со снятым противолодочным вооружением;

• SH-3H — усовершенствованный противолодочный вертолет для флота США;

• RH-3A — вертолет для траления мин для флота США; снабжен лебедкой для буксировки трала; является модификацией вертолета SH-3A; модифицировано 9 вертолетов;

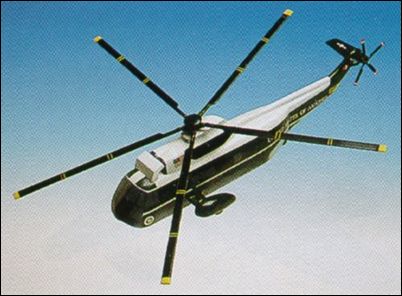

• VH-3A и VH-3D — транспортные и пассажирские вертолеты для обслуживания президента США; поставлен 21 вертолет корпусу морской пехоты;

• СН-3С — транспортный и многоцелевой вертолет с двумя ГТД General Electric T58-GE-1 мощностью по 969кВт — для ВВС США, Дании и Малайзии; впервые поднялся в воздух 17 июня 1963г; снабжен задним грузовым люком с рампой; может перевозить 26 солдат или два автомобиля-вездехода; построен 41 вертолет;

• СН-3Е — транспортный вертолет для ВВС США с двигателями T58-GE-5 мощностью на валу по 1119кВт; может перевозить 26 солдат или грузы массой 2.6т; построено 42 вертолета;

• НН-3Е — поисковый и спасательный вертолет для ВВС США; снабжен оборудованием для заправки топливом в полете и дополнительными топливными баками; построено 52 вертолета;

• HH-3F "Pelican" — поисковый и спасательный вертолет для частей береговой охраны; снабжен поисковым радиолокатором; построено 40 вертолетов; производился также по лицензии в Италии фирмой Agusta, построившей в 1976-1993 годах 30 вертолетов для ВВС Италии;

• S-61L - пассажирский вертолет с удлиненным фюзеляжем и колесным шасси, рассчитан на перевозку 28 пассажиров; поднялся в воздух 6 декабря 1960г; построено 30 вертолетов;

• S-61N - пассажирский вертолет-амфибия с поплавковым шасси; рассчитан на перевозку 26 пассажиров; поднялся в воздух 7 августа 1962г; построено 106 вертолетов;

• S-61F - экспериментальный винтокрыл с крылом и двумя ТРД для исследования характеристик в полете с большой скоростью;

• Westland "Sea King" - модификации вертолета, выпускавшиеся в Англии, см. отдельный раздел.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок. Нижняя часть фюзеляжа выполнена в виде лодки, имеет скулы и килеватость и обеспечивает возможность посадки на воду. Задняя часть фюзеляжа сужается и переходит в хвостовую балку, на которой крепятся стабилизатор и рулевой винт. Носовую и центральную части фюзеляжа занимают кабина летчиков и грузовая кабина размером 7.6 х 1.98 х 1.32м, площадью пола 15.1м² и объемом 28.9м³. Кабина экипажа рассчитана на двух летчиков, оператор и наблюдатель располагаются в грузовой кабине. С левого борта кабины экипажа имеется дверь, состоящая из двух секций: откидывающейся вниз со ступенями и откидывающейся вверх. С правой стороны грузовой кабины имеется сдвигающаяся грузовая дверь высотой 1.52м и шириной 1.73м. В грузовой кабине могут размешаться: в десантном варианте 31 десантник, в спасательном варианте до 25 пострадавших и в санитарном — до 15 раненых на носилках; для транспортировки грузов на внешней подвеске используется трос, а для спасательных операций предусмотрена лебедка. Кабины снабжены приточно-вытяжной вентиляцией. Передние стекла кабины экипажа снабжены противообледенительной системой. На концевой балке, выполненной в виде киля, слева установлен рулевой винт, а справа — горизонтальное оперение, прямое, трапециевидной формы в плане, неуправляемое с профилем NACA 0018 у корня и 0009 на конце. Концевая балка вместе с рулевым винтом и стабилизатором может складываться вправо, поворачиваясь на шарнирах; складывание производится вручную.

Шасси вбирающееся, трехопорное с хвостовые колесом. Главные опоры имеют сдвоенные колеса с пневматиками с давлением 0.5МПа, убираются назад в боковые обтекатели-поплавки. Левый поплавок увеличен по длине для размещения 24 маркерных морских буев Mk.25. Колея шасси 3.96м, база шасси 7.18м.

Несущий винт пятилопастный, с шарнирным креплением лопастей. Лопасти цельнометаллические, прямоугольной формы в плане, c D-образным прессованным лонжероном из алюминиевого сплава, хорда лопасти 0.464м, профиль лопасти NACA 0012, окружная скорость концов лопастей 204м/с. Втулка имеет совмещенные горизонтальные и вертикальные шарниры, осевые шарниры с торсионами и снабжена автоматической системой складывания лопастей. Сверху втулка закрыта обтекателем из стеклопластика.

Рулевой винт пятилопастный, диаметром 3.15м, с горизонтальными шарнирами. Лопасти цельнометаллические прямоугольной формы в плане, с прессованным лонжероном, к которому проклеены отсеки слоистой конструкции с сотовым заполнителем. Хорда лопасти 0.182м, профиль лопасти NACA 0012, окружная скорость концов лопастей 205м/с. Носки лопастей защищены от эрозии стальными накладками.

Силовая установка. Двигатели установлены рядом сверху фюзеляжа перед валом несущего винта и закрыты обтекателем. Каждый двигатель имеет отдельный осевой воздухозаборник. Перед воздухозаборниками установлен щиток для предохранения от попадания водяных брызг.

Трансмиссия состоит из главного и промежуточного редукторов, редуктора рулевого винта и соединительного вала.

Топливная система включает баки общей емкостью 3180л, расположенные под полом грузовой кабины. Предусмотрено крепление подвесных дополнительных баков емкостью по 416л.

Система управления несущим и рулевым винтами бустерная, дублированная.

Гидравлическая система состоит из основной и вспомогательной систем, обеспечивающих управление несущим и рулевым винтами, и многоцелевой гидросистемы для уборки главных стоек шасси, привода лебедки, гидроакустической станции и спасательной лебедки, привода стеклоочистителей и автоматического складывания лопастей.

Электросистема питается от двух генераторов переменного тока мощностью 20 кВА, напряжением 200В, никель-кадмиевой аккумуляторной батареи емкостью 22 А*ч и напряжением 26В и генератора постоянного тока.

Радиоэлектронное оборудование. Включает опускаемую гидроакустическую станцию Бендикс AQS-13B, поисковый радиолокатор LH66HP, электронную систему ASQ-81 магнитометра, цифровой сигнализатор IDF—7-5, оборудование для ведения электронной разведки, автомат сбрасывания дипольных отражателей Н.240, буксируемый магнитометр "Бэрд", УКВ-радиостанцию, КВ-радиостанцию, доплеровскую РЛС ARN-182, датчик курса ASN-50, модифицированную систему опознавания, аппаратуру засекречивания сообщений KY28 "Джульет" и усовершенствованную приборную панель. Дополнительно внутри фюзеляжа в задней части грузовой кабины предусмотрено размещение 12 радиогидроакустических буев. В левом поплавке размещено 24 морских маркерных буя Мк.25.

Вооружение. В обычный комплект вооружения входят две или четыре противолодочные самонаводящиеся торпеды A244AS, Мк.44 или Мк.46 или четыре глубинные бомбы. Вертолет может быть вооружен противокорабельными УР "Гарпун" или "Экзосет".

Е.И.Ружицкий "Вертолеты", 1997

Технические данные Sikorsky SH-3D Силовая установка: 2 x ГТД General Electric T58-10 мощностью на валу 1044кВт, диаметр несущего винта: 18.9м, длина фюзеляжа: 16.69м, высота: 5.13м, взлетный вес: 9752кг, вес пустого: 5382кг, максимальная скорость: 267км/ч, дальность полета с максимальным запасом топлива: 1005км, вооружение: 2 торпеды Mk.46
