В 1956г. по контракту с армией США фирма Boeing-Vertol начала разработку среднего военно- транспортного вертолета двухвинтовой продольной схемы с двумя ГТД. Первый из пяти опытных вертолетов YCH-47A с двумя ГТД Lycoming T55-L-5 мощностью по 1640кВт, совершил первый полет 21 сентября 1961 года, а серийное производство вертолетов СH-47 началось в 1962г. Всего фирмой Boeing-Vertol было поставлено 752 военно-транспортных вертолета СН-47 всех модификаций для армии США, а также 136 военных вертолетов для других стран, включая 5 вертолетов для Аргентины, 12 для Австралии, 44 для Великобритании, 19 для Испании, 9 для Канады, 6 для Нидерландов, 6 для Сингапура, 6 для Таиланда, 5 для Тайваня и 2 для Японии. Дополнительно поставлено 13 гражданских вертолетов.

Вертолеты СН-47 производились с 1970г. по лицензии в Италии фирмами Agusta и Meridionali, которые произвели более 200 вертолетов, в том числе 41 вертолет армии Италии, 68 Ирану, 15 Египту, 10 Греции, 20 Ливии, 9 Марокко, а также 11 вертолетов для национальной гвардии США. Кроме того, 43 вертолета произведены по лицензии в Японии фирмой Kawasaki.

Вертолет имеет двухместную кабину экипажа, с каждой стороны которой находятся сбрасываемые аварийные двери, и грузовую кабину объемом 41.7м³, в которой установлено 44 сиденья (33 основных и 11 дополнительных, вдоль центрального прохода), заднюю часть с грузовым люком, откидывающаяся створка которого образует погрузочную рампу, снабженную тремя откидными секциями, и отсеки пилонов несущих винтов. Грузовая кабина с размерами 9.19 х 2.29 х 1.98м и площадью пола 21м² имеет с правой стороны большую сдвижную дверь с размером 1.68 х 0.9м и дополнительно люки аварийного покидания кабины. Грузовая кабина и кабина экипажа соединены проходом. В санитарном варианте в кабине могут размещаться 24 раненых на носилках и 2 сопровождающих санитара, в пассажирском варианте устанавливаются сиденья для 44 пассажиров, по 4 в ряд с центральным проходом. Для перевозки грузов на внешней подвеске под фюзеляжем имеется центральный грузовой крюк, рассчитанный на усилие 11970кг, и передний и задний грузовые крюки на 7140кг каждый.

Модификации:

• СН-47А «Chinook» - базовый средний военно-транспортный вертолет армии США с двумя ГТД Lycoming T55-L-7 взлетной мощностью по 1976кВт, и взлетной массой 12810кг при перевозимой в кабине нагрузке 2725кг; с максимальной взлетной массой 14370кг мог перевозить на внешней подвеске нагрузку 4380кг, при уменьшенном статическом потолке. Армии США в 1962-1963гг. было поставлено 354 вертолета СН-47А, которые широко использовались во время военных действий во Вьетнаме.

• CH-47B - модификация с двумя ГТД Lycoming T55-L-7C взлетной мощностью по 2125кВт, и номинальной взлетной массой 14970кг и перевозимой нагрузкой 4700кг, максимальная взлетная масса 10145кг и перевозимая нагрузка 3750кг, максимальная крейсерская скорость 285км/ч; несущие винты имели лопасти с увеличенной хордой и усовершенствованным профилем. Опытный вертолет СН-47В начал проходить испытания в 1966г, серийное производство заказанных армией 270 вертолетов было начато в 1967г. и завершено в 1970г.

• СН-47С - усовершенствованная модификация с двумя ГТД Lycoming T55-L-IIA с увеличенной взлетной мощностью до 2796кВт и усиленной трансмиссией, нормальной взлетной массой 17460кг и перевозимой нагрузкой 5265кг в грузовой кабине и 9550кг на внешней подвеске. Новые несущие винты диаметром 18.3м имели лопасти с увеличенной хордой. Вертолет СН-47С совершил первый полет 14 октября 1967 года, серийное производство заказанных армией 270 вертолетов было начато в 1968 году и завершено в 1972 году.

• СН-47D - усовершенствованный военно-транспортный вертолет, разрабатывавшийся в 1976 году по программе армии США модернизации вертолетов СН-47А, В и С с целью увеличения их ресурса и грузоподъемности до 10385кг на внешней подвеске и усовершенствования конструкции и характеристик. Первый из трех опытных модернизированных вертолетов совершил первый полет 11 мая 1979 года, первый серийный - 26 февраля 1982 года. Программой общей стоимостью более 3.5 млрд долларов осуществлена модернизация 472 ранее построенных вертолетов, включая производство ряда новых вертолетов для замены потерянных во время военных действий. На модернизированных вертолетах предусматривалось использование 13 различных усовершенствований, включая установку более мощных ГТД, усиленной трансмиссии, новых несущих винтов и вспомогательной силовой установки, усовершенствованного электронного и гидравлического оборудования и системы заправки топливом в полете, усиление конструкции планера. Экспортный вариант вертолета получил обозначение СН-47D «International Chinook».

• НС.Мк.1 и НС.Мк.1В - обозначение вертолета СН-47 для ВВС Англии, заказавших 44 вертолета.

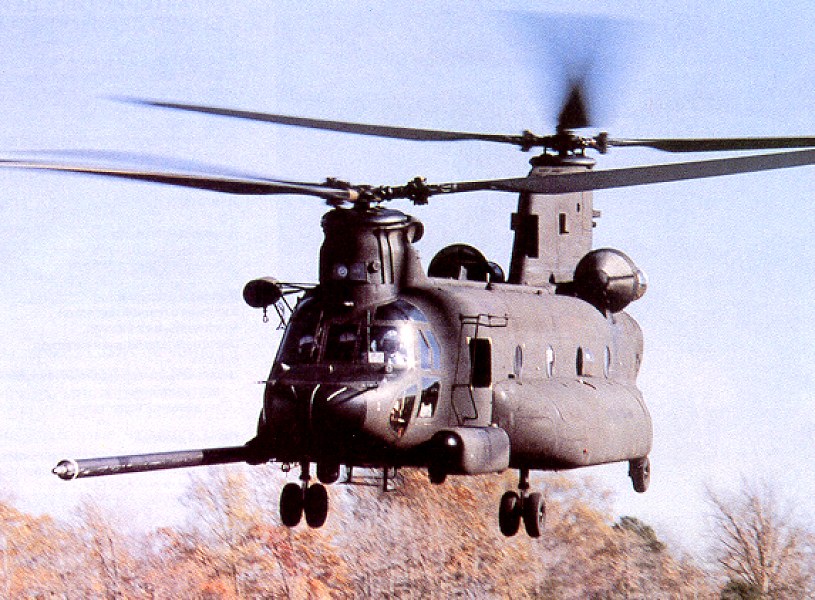

  Вертолет MH-47E, 140K

• С/МН-47Е - многоцелевой вариант с увеличенной дальностью для специальных частей армии; снабжен системой заправки топливом в полете, вооружением и усовершенствованным оборудованием. Первый серийный вертолет совершил первый полет 25 октября 1990г, заказан 51 вертолет.

• Boeing-Vertol 347 - экспериментальный вертолет, являющийся развитием вертолета СН-47А с четырехлопастными несущими винтами, фюзеляжем большей длины и поворотным крылом для разгрузки несущих винтов, убирающимся шасси и двумя ГТД с увеличенной мощностью. Летные испытания экспериментального вертолета начались в 1970г. и были прекращены в 1974 г.

• Boeing-Vertol 234 - гражданский вариант для перевозки 44 пассажиров или груза на внешней подвеске массой до 12700кг. Совершил первый полет 13 августа 1980 года. Производились малой серией три основных модификации: 234IР и 234ЕР, с увеличенной до 1620км дальностью и увеличенным запасом топлива, и 234МIР - многоцелевой вертолет; поставлено 22 вертолета всех модификаций.

• Boeing-Vertol 414 - экспортный вариант военно-транспортных вертолетов СН-47С и СН-471; заказано 24 вертолета.

• CH-47J - модификация вертолета СН-47D для сил самообороны Японии; производится по лицензии в Японии фирмой Kawasaki.

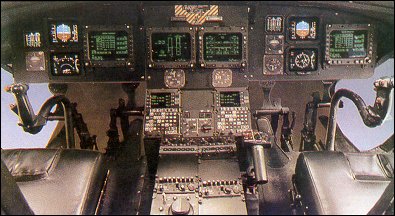

• «Advanced Chinook» - усовершенствованный вариант вертолета «Chinook»; разработан на базе планера вертолета СН-47В сиспользованием нововведений из других программ; на вертолете были использованы топливные баки, обеспечивающие большую дальность, и штанга для заправки в полете от вертолета МН-47Е, новые экономичные двигатели мощностью по 3730кВт, усовершенствованные четырехлопастные несущие винты от экпериментального вертолета Boeing V-360 и втулка из эластомерного материала, кабина экипажа с ИК-системой переднего обзора, выполненная с применением техники вертолетов V-360, МН-47Е и СВВП V-22 «Osprey», система контроля за неисправностями и выработкой топлива, разработанная для гражданского вертолета V-254.

Программу усовершенствований предлагается провести в два этапа. Блок 1 — установка ГТД T55-L--714 и баков большей емкости, обеспечивающих увеличение платной нагрузки и дальности. Блок 2 — после 1994 года; установка усовершенствованных ГТД, четырехлопастных несущих винтов и усовершенствованного оборудования.

По оценкам фирмы "Боинг", экономия при эксплуатации усовершенствованных вертолетов "Чинук" в армии составит 200—500 млн долларов при стоимости одного вертолета в комплекте 20—25 млн долларов; стоимость эксплуатации и технического обслуживания усовершенствованного вертолета "Чинук" будет на 23% меньше, чем вертолета МН-47Е. Усовершенствованный вертолет "Чинук" предлагается также для поставок на экспорт.

КОНСТРУКЦИЯ. Вертолет двухвинтовой продольной схемы с двумя ГТД и четырехопорным шасси.

Фюзеляж цельнометаллический, полумонококовой конструкции, с прямоугольным сечением со скругленными углами; имеет двухместную кабину экипажа, с каждой стороны которой находятся сбрасываемые аварийные двери, и грузовую кабину объемом 41.7м³, в которой установлено 44 сиденья (33 основных и 11 дополнительных, вдоль центрального прохода), заднюю часть с грузовым люком, откидывающаяся створка которого образует погрузочную рампу, снабженную, тремя откидными секциями, и отсеки пилонов несущих винтов. Грузовая кабина с размерами 9.19 х 2.29 х 1.98м и площадью пола 21м² имеет с правой стороны большую сдвижную дверь с размером 1.68 х 0.9м и дополнительно люки аварийного покидания кабины. Грузовая кабина и кабина экипажа соединены проходом. В санитарном варианте в кабине могут размещаться 24 раненых на носилках и 2 сопровождающих санитара, в пассажирском варианте устанавливаются сиденья для 44 пассажиров, по 4 в ряд с центральным проходом. Для перевозки грузов на внешней подвеске под фюзеляжем имеется центральный грузовой крюк, рассчитанный на усилие 11970кг, и передний и задний грузовые крюки на 7140кг каждый.

Несущие винты трехлопастные, с шарнирным креплением лопастей, вращающиеся в противоположных направлениях. Лопасти прямоугольной формы в плане площадью 7.43м² каждая и хордой 0.81м. D-образный лонжерон лопасти выполнен из стеклопластика на эпоксидной основе, с оковкой носка из титановых и никелевых сплавов, хвостовые отсеки также выполнены из стеклопластика с заполнителем из номекса. В носке лопасти установлены противовесы, в лонжероне также устанавливают заменяемые противовесы из вольфрама — для регулировки конусности. Лопасти имеют усовершенствованный аэродинамический профиль VR-7 (а на лицевой части, где достигается скорость обтекания, соответствующая числу М=0.85 — профиль VR-8) и линейную крутку -12°. Предусмотрена установка противообледенительной системы на лопастях. Окружная скорость концов лопастей 215м/с.

Силовая установка. Двигатели установлены с каждой стороны пилона заднего несущего винта, имеют осевые воздухозаборники, затянутые сетчатым экраном. Вспомогательная силовая установка Солар Т-62Т-2В мощностью 71кВт используется для привода вспомогательных агрегатов, а на земле обеспечивает работы электросистемы, гидроусилителей системы управления, шасси, гидравлических насосов и других агрегатов.

Трансмиссия состоит из центрального редуктора, редукторов несущих винтов, редукторов двигателей и соединительных валов. Передаточное отношение от двигателя к несущим винтам 1:67.

Системы охлаждения и смазки редукторов усовершенствованы: воздух для охлаждения подается из воздухозаборника, расположенного в носовой части заднего пилона. Маслосистема дублирована. Трансмиссия рассчитана на максимальную мощность 5590кВт и на 330 мин работы без масла. Емкость маслобака 14л.

Топливная система включает шесть самогерметизирующихся, заправляемых под давлением топливных баков (по три в боковых обтекателях) общей емкостью 3900л. Возможна установка в грузовой кабине трех дополнительных топливных баков по 3025л каждый.

Шасси неубирающееся, четырехопорное, с масляно-пневматическими амортизаторами. На передних опорах сдвоенные колеса. Колеса задних опор самоориентирующиеся, управляемые. Все колеса имеют пневматики с давлением 0.45МПа и дисковые тормоза с гидравлическим приводом. Предусмотрена установка на колеса съемных лыж. База шасси 6.86м, колея 3.2м.

Система управления бустерная, усовершенствованная, фирмы "Хануиэлл", обеспечивающая выдерживание положения и скорости полета вертолета, а также выбор и выдерживание курса и высоты полета; включает гидроусилители и систему стабилизации.

Гидравлическая система модульной конструкции обеспечивает работу гидроусилителей системы управления, тормозной системы шасси и несущего винта. Давление в гидравлической системе управления составляет 20МПа, скорость протекания смеси 53л/мин, имеется сферический резервуар емкостью 5.32л с давлением 0.17МПа. В гидравлической системе общего назначения давление составляет 23МПа, скорость протекания смеси 51.5л/мин, имеется поршневой гидравлический резевуар объемом около 7л с давлением 0.39МПа.

Электросистема состоит из двух автономных цепей, питание которых обеспечивается двумя генераторами переменного тока (40 кВА) с воздушным охлаждением, приводимых от центрального редуктора.

Радиоэлектронное оборудование стандартное, включает УКВ-радиостанцию АРС-164 дециметрового диапазона с AM; СПУ С-6533; систему опознавания "свой—чужой" Бендикс АРХ-100, всенаправленный УКВ-маяк ARM-123, радиовысотомер ARN-209, радиокомпас ARN-89B; стандартные пилотажные приборы включают указатель горизонтального положения AQV-6A.

Е.И.Ружицкий "Вертолеты", 1997

Технические данные Boeing-Vertol CH-47C "Chinook" Силовая установка: 2 x ГТД Avco Lycoming T55-L-11A мощностью по 2796кВт, диаметр несущих винтов: 18.29м, длина с вращающимися винтами: 30.18м, высота: 5.68м, взлетный вес: 17463кг, вес пустого: 9736кг, максимальная скорость: 286км/ч, крейсерская скорость: 257км/ч, динамический потолок: 3290м, радиус действия: 185км
